[POWER BI] (경영정보시각화 능력 실기) 막대형 차트 구현하기

★ 해당 내용은 대한상공회의소 '경영정보시각화능력 실기_ Power BI 모의문제 A형' 을 기초로 작성되었습니다.

[해당 시험 내용]



[24년 빅데이터 신설 자격증] 경영정보시각화 능력

---

이전 내용

[POWER BI] (경영정보시각화 능력 실기) 단순 요소 구현 - 시각화

---

Power BI 막대형 그래프 구현하기



[문제]

다음 지시사항에 따라 묶은 가로 막대형 차트를 구현하시오.
거래처별 총매출금액을 나타내는 묶은 가로 막대형 차트를 구현하시오.
▶ 활용 필드
-   <거래처> 테이블의 [거래처명] 필드
-   <제품> 테이블의 [분류명], [제품분류명] 필드
-   <판매> 테이블의  [총매출금액], [총수량] 측정값



▶ ‘계층 구조에서 다음 수준으로 확장’  옵션을 선택 시, [총매출금액]을 [거래처명], [분류명], [제품분류명]에 따라 순차적으로 확인할 수 있도록 설정



▶ ‘계층 구조에서 한  수준 아래로 확장’ 옵션을 선택 시, Y축의 레이블이 연결되도록 설정
-   예) 송파점 아우터 자켓



▶ 도구 설명에 [총수량]이 표시되도록 추가



▶ 묶은 가로 막대형 차트를    ‘3-①’  위치에 배치



다음과 같이 묶은 가로 막대형 차트의 각 요소에 대한 서식을 지정하시오.
▶ 차트 제목: 거래처별
-   제목 서식: 글꼴  ‘Segoe UI’,  ‘굵게’,  ‘가운데’
▶ Y축 제목 제거
▶ X축 제목 제거, 표시 단위 ‘백만’
▶ 데이터 레이블: 표시 단위 ‘백만’, 넘치는 텍스트가 표시되도록 설정



묶은 가로 막대형 차트에 ‘총매출금액’ 기준으로 상위 10개의 ‘거래처’만 표시하시오.

---

[풀이]

다음 지시사항에 따라 묶은 가로 막대형 차트를 구현하시오.
거래처별 총매출금액을 나타내는 묶은 가로 막대형 차트를 구현하시오.
▶ 활용 필드
-   <거래처> 테이블의 [거래처명] 필드
-   <제품> 테이블의 [분류명], [제품분류명] 필드
-   <판매> 테이블의  [총매출금액], [총수량] 측정값



묶은 가로 막대형 차트 구현

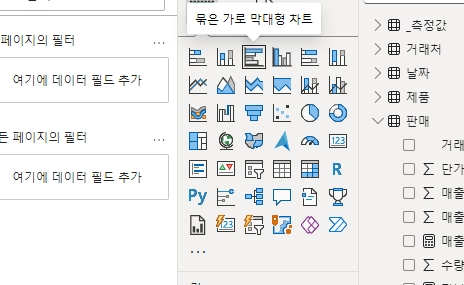

오른쪽의 시각화 메뉴에서 묶은 가로 막대형 차트를 클릭



거래처별 총매출금액을 나타내는 묶은 가로 막대형 차트 구현

해당 차트를 클릭한 후, 오른쪽 데이터 영역에서 Y축에 <거래처> 테이블의 [거래처명] 필드, X축에 <판매> 테이블의  [총매출금액] 필드 지정





▶ ‘계층 구조에서 다음 수준으로 확장’  옵션을 선택 시, [총매출금액]을 [거래처명], [분류명], [제품분류명]에 따라 순차적으로 확인할 수 있도록 설정

오른쪽 데이터에서 해당 차트에 들어가야할 필드를 드래그&드롭으로 Y축에 놓는다.



▶ ‘계층 구조에서 한  수준 아래로 확장’ 옵션을 선택 시, Y축의 레이블이 연결되도록 설정
-   예) 송파점 아우터 자켓

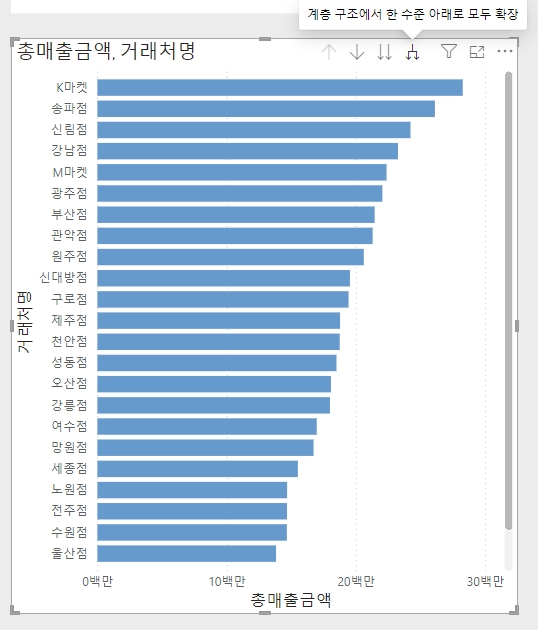

차트를 클릭한 후, 차트 상단에 '계층 구조에서 한 수준 아래로 모두 확장' 을 클릭

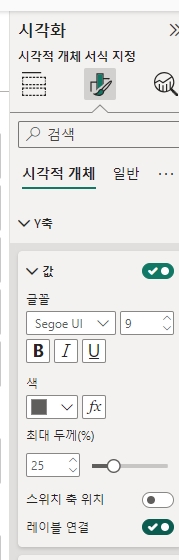

해당 차트를 클릭 후, 시각화 - 시각적 개체 서식 지정 - 시각적 개체 - Y축에서

'레이블 연결'을 켠다

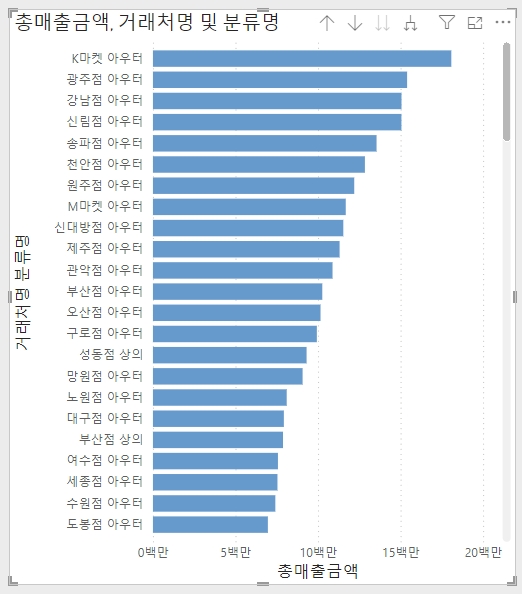

그러면 앞서 지정한 '송파점 아우터 자켓' 형식으로 데이터가 나온다.



▶ 도구 설명에 [총수량]이 표시되도록 추가

해당 차트를 클릭 후, 시각화 - 시각적 개체에 데이터 추가 - 도구 설명 에 [총수량] 필드 드래그&드롭



도구 설명에 [총수량]이 추가되면, 해당 차트에 마우스를 갖다대면 하단의 그림처럼 총수량이 표시된다.ㅁ



▶ 묶은 가로 막대형 차트를    ‘3-①’  위치에 배치

처음 차트 생성 시부터 해당 위치에 차트를 배치해 놓는 것이 좋다.



---

[풀이]

다음과 같이 묶은 가로 막대형 차트의 각 요소에 대한 서식을 지정하시오.
▶ 차트 제목: 거래처별
-   제목 서식: 글꼴  ‘Segoe UI’,  ‘굵게’,  ‘가운데’

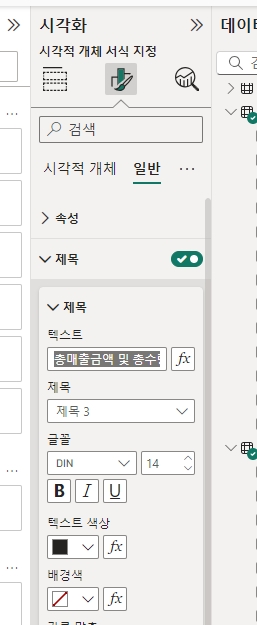

해당 차트를 클릭 후, 시각화 - 시각적 개체 서식 지정 - 일반 - 제목 에서 지정된 항목으로 변경하면 된다.



▶ Y축 제목 제거

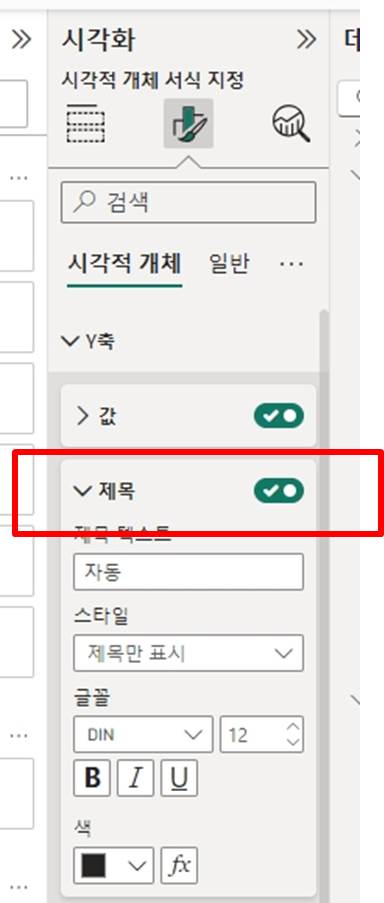

Y축 제목은 시각화 - 시각적 개체 서식 지정 - 시각적개체 - Y축에서 ' 제목 끔'으로 변경하면 된다.

▶ X축 제목 제거, 표시 단위 ‘백만’

X축 제목은 시각화 - 시각적 개체 서식 지정 - 시각적개체 - X축에서 '제목 끔'으로 변경하면 된다.

그리고 표시 단위의 경우, 값에서 표시 단위를 '백만'으로 변경해주면 된다.



▶ 데이터 레이블: 표시 단위 ‘백만’, 넘치는 텍스트가 표시되도록 설정

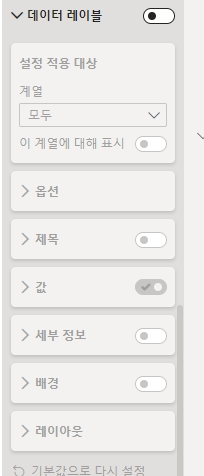

 데이터 레이블은 시각화 - 시각적 개체 서식 지정 - 시각적개체  - 데이터 레이블에서 설정할 수 있다.

우선 데이터 레이블을 켜고,



옵션 - 넘치는 테스트를 켜주면 된다.



또한, 표시단위 '백만'의 경우, 값 에서 표시단위를 변경하면 된다.

---

묶은 가로 막대형 차트에 ‘총매출금액’ 기준으로 상위 10개의 ‘거래처’만 표시하시오.

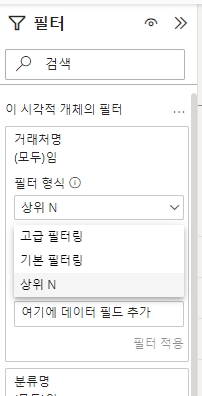

해당 차트를 클릭 후, 오른쪽의 '필터' 에서 거래처명 클릭 - 필터 형식 - 상위 N

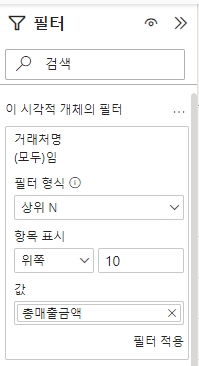

항목 표시: 위쪽 / 값 10 입력 후, 값에 [총매출금액] 필터 드래그&드롭 후, 필터 적용 클릭



그러면 총매출금액 상위 10개의 거래처만 차트에 나타나게 된다.

---
